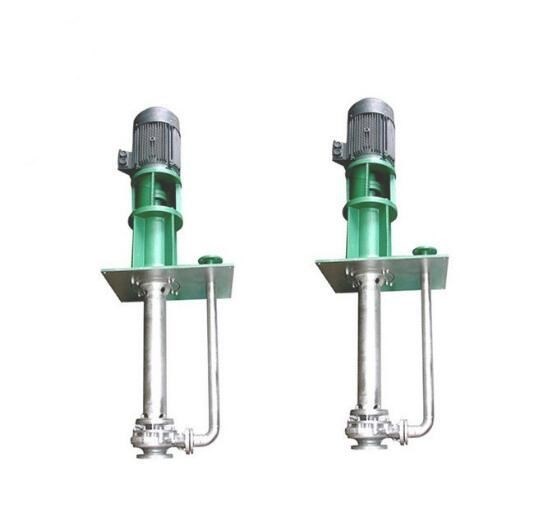

Abrasive Slurry Pump Suction Sludge Dredge ปั๊มสารละลายแนวตั้งใต้น้ำ
รายละเอียดสินค้า
ปั๊มสารละลายแนวตั้ง ZJL ซีรีส์เป็นปั๊มสารละลายแบบแรงเหวี่ยงแรงเหวี่ยงขั้นตอนเดียวปั๊มซีรีส์ ZJL เป็นไปตามทฤษฎีของไหลสองเฟส และได้รับการออกแบบตามหลักการของการสูญเสียทั้งหมดให้น้อยที่สุดรูปทรงเรขาคณิตของส่วนประกอบของช่องทางการไหลเหมาะสำหรับสภาพการไหลของตัวกลางด้วยวิธีนี้ การสูญเสียไฮดรอลิกระหว่างชิ้นส่วนที่เกิดการไหลวนและการกระแทกจะลดลง ดังนั้นการสึกกร่อนของส่วนประกอบทางเดินการไหลจึงลดลงเพิ่มประสิทธิภาพการใช้น้ำ;เสียงขณะวิ่งและแรงสั่นสะเทือนลดลงโลหะผสมโครเมียมสูงซึ่งมีความทนทานต่อการสึกหรอสูง ทนต่อการกัดกร่อน และทนต่อแรงกระแทก ใช้สำหรับส่วนประกอบทางผ่านของกระแสน้ำเพื่อปรับปรุงอายุการใช้งาน
การใช้งานหลัก
|
· การขุด |
|
· งานก่อสร้างโยธา |
|
· อุตสาหกรรม |
|
· การเตรียมถ่านหิน |
|
· การแปรรูปแร่ |
|
· การแปรรูปทางเคมี |
คุณสมบัติของสินค้า
1 ส่วนประกอบทางเดินการไหล: ปั๊มประเภทนี้ใช้โลหะที่ทนต่อการสึกหรอ ใบพัดเลือกโลหะหรือยางที่ทนต่อการสึกหรอ
2 ส่วนประกอบแบริ่ง: เราใช้จาระบีหล่อลื่นตามความสูงของของเหลวในสระตะกรันสามารถเลือกความยาวของเพลาปั๊มหรือท่อดูดได้
3 การซีล: ไม่ต้องการซีลเพลาหรือน้ำซีลเพลาในสภาวะที่ปริมาณการดูดไม่เพียงพอยังสามารถทำงานได้ตามปกติด้านล่าง
พารามิเตอร์ทางเทคนิค
|
แบบอย่าง
|
ประสิทธิภาพน้ำใส |
รองรับมอเตอร์
|
|||||
|
ความเร็วในการหมุน น |
ไหล ถาม |
ศีรษะ ชม |
กำลังเพลา ป้า |
ประสิทธิผล η |
|||
| รอบ/นาที | (ลบ.ม./ชม.) | ม | กิโลวัตต์ | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 น | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15กิโลวัตต์ |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 น | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45กิโลวัตต์ |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15กิโลวัตต์ |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15กิโลวัตต์ |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30กิโลวัตต์ |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30กิโลวัตต์ |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4กิโลวัตต์ |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 น | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
โครงสร้าง
| 1 | ปลอกก้นหอย | 2 | สนับสนุน | 3 | ฐานมอเตอร์ |
| 4 | ใบพัด | 5 | แผ่นรองรับด้านซ้าย | 6 | ท่อระบายน้ำ |
| 7 | แผ่นซับหลัง | 8 | ตัวตลับลูกปืน | 9 | แผ่นรองรับด้านขวา |
รูปภาพสินค้า
มิติการติดตั้ง
