การแนะนำสินค้า

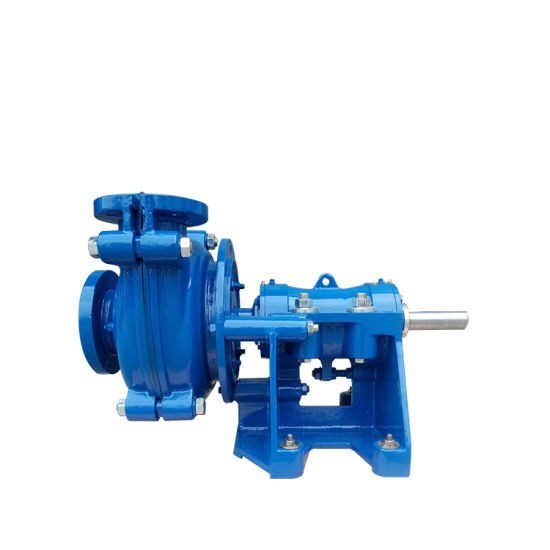

3/2 C - AH Centrifugal Slurry Pump เป็นแบบแนวนอน แนวตั้ง เปิด โครงสร้างตัวเรือนปั๊มคู่พร้อมบุโลหะหรือบุยางสำหรับตัวปั๊มและฝาครอบปั๊มที่ถอดเปลี่ยนได้ซับในสามารถใช้สวมใส่ได้จนถึงตอนนี้ ไม่จำเป็นต้องเปลี่ยน ขยายรอบการบำรุงรักษา และลดต้นทุนการดำเนินงาน
3/2 C - AH สามารถเรียกได้ว่าเป็นปั๊มสารละลายสำหรับงานหนักเนื่องจากปั๊มมีชิ้นส่วนตลับลูกปืนที่หนาและตัวยึดที่หนัก จึงเหมาะสำหรับการลำเลียงวัสดุผสมที่มีรอยขีดข่วนสูง สารละลายผสมที่มีความเข้มข้นสูง หรือสารละลายเข้มข้นสูงที่มีความเข้มข้นต่ำสามารถใช้งานได้หลายขั้นตอนภายในแรงดันใช้งานสูงสุดที่อนุญาตของปั๊ม ใช้เป็นชุด
ปั๊มน้ำหอยโข่ง 3/2 C - AH เหมาะสำหรับการขนส่งสารละลายที่มีฤทธิ์กัดกร่อนหรือกัดกร่อน และใช้กันอย่างแพร่หลายในโลหะวิทยา เหมืองแร่ ปิโตรเลียม สารเคมี ถ่านหิน ไฟฟ้า การขนส่ง การขุดลอกแม่น้ำ วัสดุก่อสร้าง และวิศวกรรมเทศบาล
ความหมายของแบบจำลอง
3/2 ซี- อา(R)
3------------เส้นผ่านศูนย์กลางดูด(นิ้ว)
2------------ เส้นผ่านศูนย์กลางการปล่อย (นิ้ว)
C ----------- ประเภทการสนับสนุน
AH-------- ปั๊มรุ่น
R ----------- ยางธรรมชาติ
ข้อมูลจำเพาะ
| รุ่นปั๊ม | 3/2 C - AH |
| Max.Power ที่อนุญาต | 30 กิโลวัตต์ |
| ความจุ | 39.6- 86.4 ลบ.ม./ชม |
| ศีรษะ | 12 - 64 ม |
| ความเร็ว | 1300 - 2700 รอบ/นาที |
| Mex.Eff | 55% |
| สพฉ | 4 - 6 ม |
| เส้นผ่านศูนย์กลางใบพัด | 214 มม |
หลักการทำงานของปั๊มสารละลายแบบแรงเหวี่ยง:
1. ก่อนปั๊มทำงาน พนักงานต้องฉีดของเหลวที่ใช้สำหรับลำเลียงเข้าไปในท่อและปลอกปั๊มก่อน และเติมทั้งสองอย่างให้เต็ม
2. เมื่อปั๊มสารละลายเริ่มทำงาน ของเหลวในใบพัดจะถูกหมุนโดยใบพัดของใบพัด
3. ภายใต้การกระทำของแรงเหวี่ยง ของเหลวจะหมุนไปข้างหน้าแล้วไหลออกจากใบพัด
4. ในระหว่างกระบวนการไหลของของเหลวจากทางเข้าของใบพัดไปยังทางออกของใบพัด พลังงานความเร็วและพลังงานความดันจะเพิ่มขึ้นเนื่องจากการแปลงพลังงาน และของเหลวที่ไหลออกจากใบพัดจะถูกระบายออกผ่านทางการไหลของท่อปั๊มและ จากนั้นปล่อยออกจากท่อระบายน้ำ
5. ในเวลานี้ทางเข้าของใบพัดเกิดจากการปล่อยน้ำและของเหลวในพื้นผิวดูดจะถูกกดเข้าไปในทางเข้าของใบพัดภายใต้การกระทำของความดันบรรยากาศ
6. ใบพัดหมุนดึงและระบายน้ำอย่างต่อเนื่องเพื่อสร้างกระแสน้ำอย่างต่อเนื่อง
การใช้งานทั่วไป:
การจัดการเถ้า
เยื่อและกระดาษ
สารกัดกร่อน
การเตรียมถ่านหิน
การแปรรูปแร่
การประมวลผลรวม
การออกแบบก่อสร้าง
การออกแบบโมดูลซีลเพลา
ตารางประสิทธิภาพ
| แบบอย่าง | การผสมพันธุ์ที่อนุญาต MAX.POWER (กิโลวัตต์) |
วัสดุ | ประสิทธิภาพของน้ำสะอาด | ใบพัด | ||||||||
| ไลเนอร์ | ใบพัด | Q ความจุ | H หัวหน้า | ความเร็ว | สูงสุดผล | สพฉ | หมายเลขใบพัด | ใบพัดขนาดเส้นผ่าศูนย์กลาง | ||||
| ลบ.ม./ชม | ลิตร/วินาที | (เมตร) | n(รอบ/นาที) | (%) | (เมตร) | (มม.) | ||||||
| 1.5/1B-AH | 15 | ม | ม | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2--4 | 5 | 152 | |
| RU | RU | 10.8-25.2 | 3--7 | 7-52 | 1400-3400 | 30 | 3 | |||||
| 1.5/1C-HH | 30 | ม | ม | 16.2-34.2 | 4.5-9.5 | 25-92 | 1400-2200 | 20 | 2-5.5 | 5 | 330 | |
| 2/1.5B-AH | 15 | ม | ม | 32.4-72 | 9--20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 5 | 184 | |
| RU | RU | 25.2-54 | 7--15 | 5.5--41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 | |||
| 3/2C-AH | 30 | ม | ม | 39.6-86.4 | 11--24 | 12-64 | 1300-2700 | 55 | 4--6 | 5 | 214 | |
| RU | RU | 36-75.6 | 10--21 | 13-46 | 1300-2300 | 60 | 2--4 | 5 | 213 | |||
| 3/2D-HH | 60 | ม | ม | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 | |
| 4/3C-AH | 30 | ม | ม | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4--6 | 5 | 245 | |
| RU | RU | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3--5 | |||||
| 4/3E-HH | 120 | ม | ม | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2--5 | 5 | 508 | |
| 6/4D-AH | 60 | ม | ม | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5--8 | 5 | 365 | |
| RU | RU | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3--5 | 5 | 365 | |||
| 6/4ส-ฮ | 560 | ม | ม | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 | |
| 8/6ส-ฮ | 560 | ม | ม | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4-12 | 5 | 711 | |
| 8/6R-AH | 300 | ม | ม | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 5 | 510 | |
| RU | RU | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 5 | 510 | |||
| 10/8E-M | 120 | ม | ม | 666-1440 | 185-400 | 14-60 | 600-1100 | 73 | 4-10 | 5 | 549 | |
| 10/8ST-AH | 560 | ม | ม | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 5 | 686 | |
| RU | RU | 540-1118 | 150-330 | 12-50 | 400-750 | 75 | 4-12 | |||||
| 12/10ST-AH | 560 | ม | ม | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 5 | 762 | |
| RU | RU | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | |||||
| 14/12ST-AH | 560 | ม | ม | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-8 | 5 | 965 | |
| RU | RU | 1152-2520 | 320-700 | 13-44 | 300-500 | 79 | 3-10 | |||||
| 16/14TU-AH | 1200 | ม | ม | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 5 | 1067 | |
| 20/18TU-AH | 1200 | ม | ม | 2520-5400 | 700-1500 | 13-57 | 200-400 | 85 | 5-10 | 5 | 1370 | |
